進入激光打標機工控電腦的應用軟件EzCad2頁面(如圖1所示)開始工作,文件內容的輸入主要有三種方式:

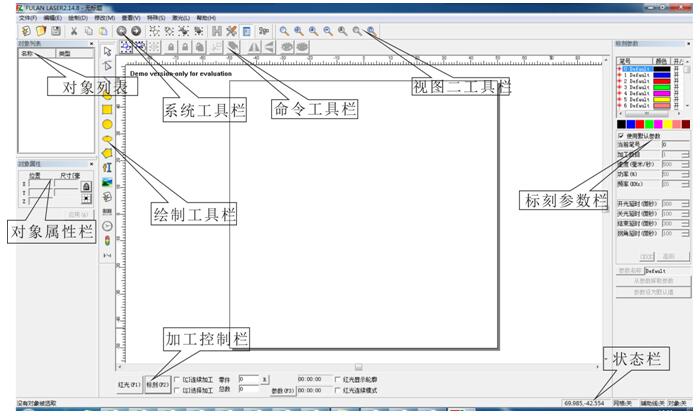

圖1 EzCad2主界面
第1種方式:打開文件;(打開文件格式為.ezd);
第2種方式:導入文件;(導入文件格式為 .ai、.dxf、.dst、.plt等);
第3種方式:直接編輯。單擊 圖標,進行文字編輯。
第1、2種方式打開或?qū)胛募?/strong>(如圖2所示)

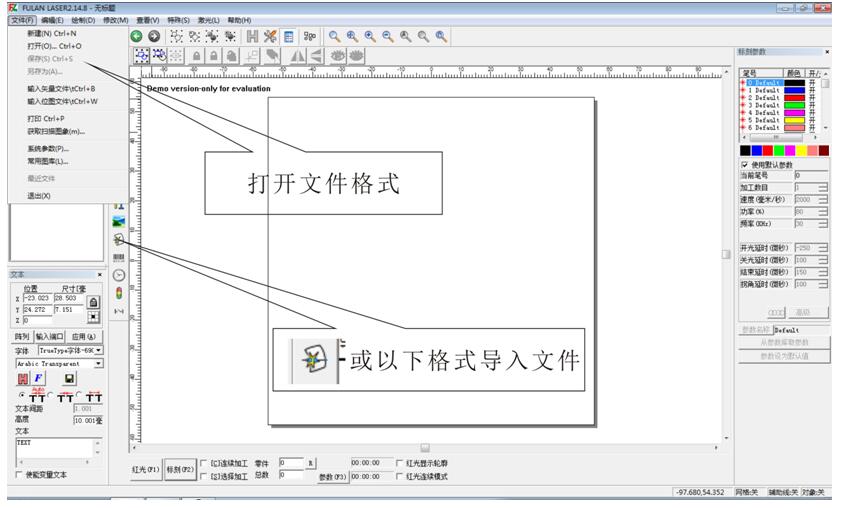

圖2 打開文件或?qū)胛募?
第3種方式:直接編輯內容(如圖3所示)

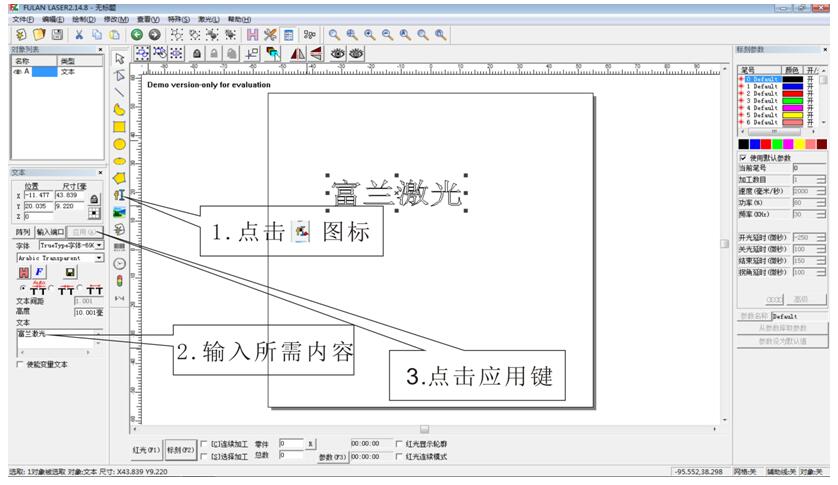

圖3 編輯內容
點擊 內容編輯操作說明:
①、 文字字符后,彈出編輯菜單(如圖3所示);
②、輸入所需內容,根據需要的內容進行編輯文字;
③、點擊應用,頁面上將顯示出進行編輯的文字內容;
④、將需要打標的文件內容位于界面中心位置居中如(如圖4所示);

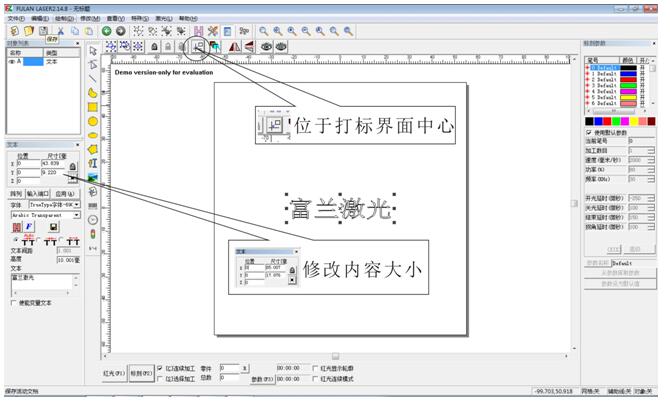

圖4 調整文件居中
⑤、如果需要進行填充,點擊系統工具欄中的“H”字樣進行填充,彈出填充屬性欄如(圖5),可根據需求進行選擇所需效果后點擊確認。

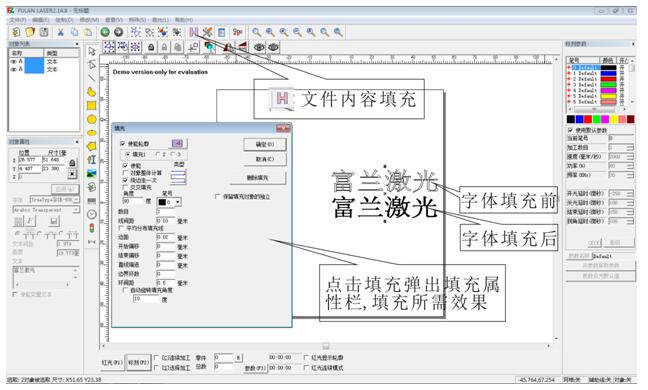

圖5 文件內容填充
佛山富蘭激光科技有限公司溫馨提示:
①、如果您需要修改所輸入的文字,可以在文本編輯框里直接修改即可。
②、EzCad2支持五種類型的字體(TrueType字體、單線字體、點陣字體及條形碼字體,SHX字體),顯示如圖6所示。(注意:字體類型后面的數字是指系統內的指定字體個數,Ezcad2最多支持1000種字體,如果Windows系統里面裝的TrueType字體太多超過此數時,后面的字體將不會被載入。)
圖6 字體類型
