重口老太大和小伙乱,人妻去按摩店被黑人按中出 ,亚洲中文字幕无码专区,久久精品国产精品亚洲

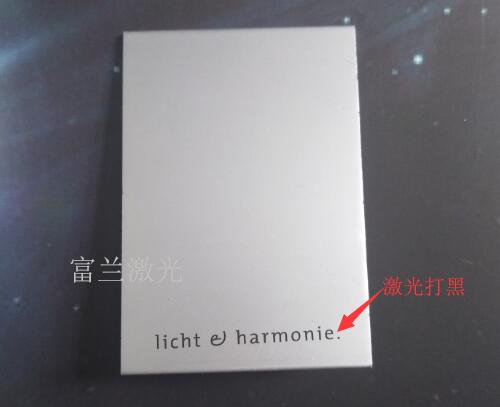

氧化鋁是指在鋁及鋁合金表面鍍一層致密氧化鋁為了防止進一步氧化，其化學(xué)性質(zhì)與氧化鋁相同。但是與一般的氧化膜不同，氧化鋁可以用電解著色加以染色。佛山富蘭激光所生產(chǎn)的MOPA激光打標(biāo)機，就是專用于氧化鋁打黑的，還可應(yīng)用于不銹鋼彩色打標(biāo)、鋁合金打黑、剝、剝涂層、半導(dǎo)體及電子行業(yè)、塑料以及其他敏感材料打標(biāo)。

雖然說MOPA機是用于氧化鋁打黑的，但是激光打黑工藝在各方面的要求是比較高的，不然就會造成打標(biāo)不均勻、打的不夠黑、速度慢、打標(biāo)內(nèi)容精度不夠等等。富蘭激光為了讓客戶更好地了解氧化鋁打黑的原理和工藝要求。從而提高產(chǎn)品打黑質(zhì)量和打標(biāo)加工效率，特意整理了一份氧化鋁打黑的原理及其影響氧化鋁打黑的因素，供大家參考。

氧化鋁打黑的原理：由激光器發(fā)出的激光經(jīng)過一系列的處理，通過透鏡聚焦后高能量密度的激光，在很短的時間內(nèi)將氧化鋁層進一步氧化并改變表面材料的顏色。也就是納米效應(yīng)，因為激光處理后使得氧化物粒子大小為納米級別，這樣物質(zhì)的吸光性能加大，從而使得可見光照射到物質(zhì)從而被吸收，反射出來的可見光很少，從而肉眼觀察是黑色的。

影響氧化鋁激光打黑的主要因素

1、材料

基材材料：鋁材質(zhì)的純度，就是所含有元素及其含量，都會影響到氧化后效果，氧化后的效果又會影響到打黑的效果；

氧化層膜厚度：膜的厚度直接決定打黑的效果和效率，一般膜厚在10-20um較容易打黑，膜厚小于8um時，氧化膜太薄，容易打破，出現(xiàn)白點的現(xiàn)象，需要提高脈沖頻率和提高填充密度

表面處理工藝：表面處理工藝將直接影響打黑效果，噴砂以及表面拉絲是常見的工藝，噴砂的粗細(xì)度對于打標(biāo)出來的效果會產(chǎn)生不同的影響，噴砂顆粒越細(xì)，打黑效果越好。

2、打標(biāo)工藝

聚焦鏡焦距：不同焦距的場鏡的選擇取決于聚焦后的光斑大小以及工作范圍，鋁打黑，富蘭激光建議大家選擇160mm的場鏡，如果選用更大的場鏡，需要提高激光功率或降低打標(biāo)速度；

填充密度和振鏡速度：在打黑過程中填充密度和振鏡速度有一定的連帶關(guān)系，一般，填充密度較密，振鏡的線速度可以較高，相反，填充密度較疏，振鏡的線速度就要降下來，以求達到相同的打標(biāo)黑度；

正焦或離焦：佛山富蘭激光建議客戶采用正焦，因為離焦在打標(biāo)面積較大或被打材料一致性不高時，容易出現(xiàn)不均勻的現(xiàn)象；

填充方式：填充方式會直接決定打黑的質(zhì)量和效率，一般情況下選用蛇形填充可以大大提高打黑效率，單向填充可以提高打黑的質(zhì)量。其他的填充方式也各有其特點，客戶可以根據(jù)不同的要求先打樣后再選擇最適合的方式。

3、激光打標(biāo)機參數(shù)設(shè)置：參數(shù)的設(shè)定將直接影響鋁打黑的質(zhì)量和效果，主要的激光參數(shù)是功率設(shè)置和頻率設(shè)置，頻率越高，脈沖寬度越短，需要的功率也就越高，由于材料以及膜厚的不同，客戶在測試時還要根據(jù)具體情況來調(diào)整參數(shù)，以達到最佳效果。

4、設(shè)備的配置：佛山富蘭激光科技有限公司所生產(chǎn)的化鋁打黑專用的mopa激光打標(biāo)機有FL-MP2Q、FL-MP3Q 、FL-MP6Q三個規(guī)格型號，主要區(qū)別于激光器功率不同，激光器功率分別為20W、30W、60W，想要打出最佳的黑色，需根據(jù)基材材料的純度、氧化層膜厚度、表面處理工藝而定，有的用20W 就能打出最佳效果，有的要30W或60W才能打出最佳效果。

除了以上所述的4點以外，設(shè)備操作人員的經(jīng)驗、設(shè)備干擾、環(huán)境干擾都會直接影響到氧化鋁的打黑效果。

無論您是用于打標(biāo)什么材質(zhì)的產(chǎn)品，要打成什么效果，富蘭激光建議大家在購前最好是先試機打樣，先看看打標(biāo)效果是否符合您的要求。您可親臨富蘭激光實地考察免費試機打樣，也可郵寄樣品給富蘭激光，富蘭激光會為您免費打樣。
